IT之家附专利摘要：

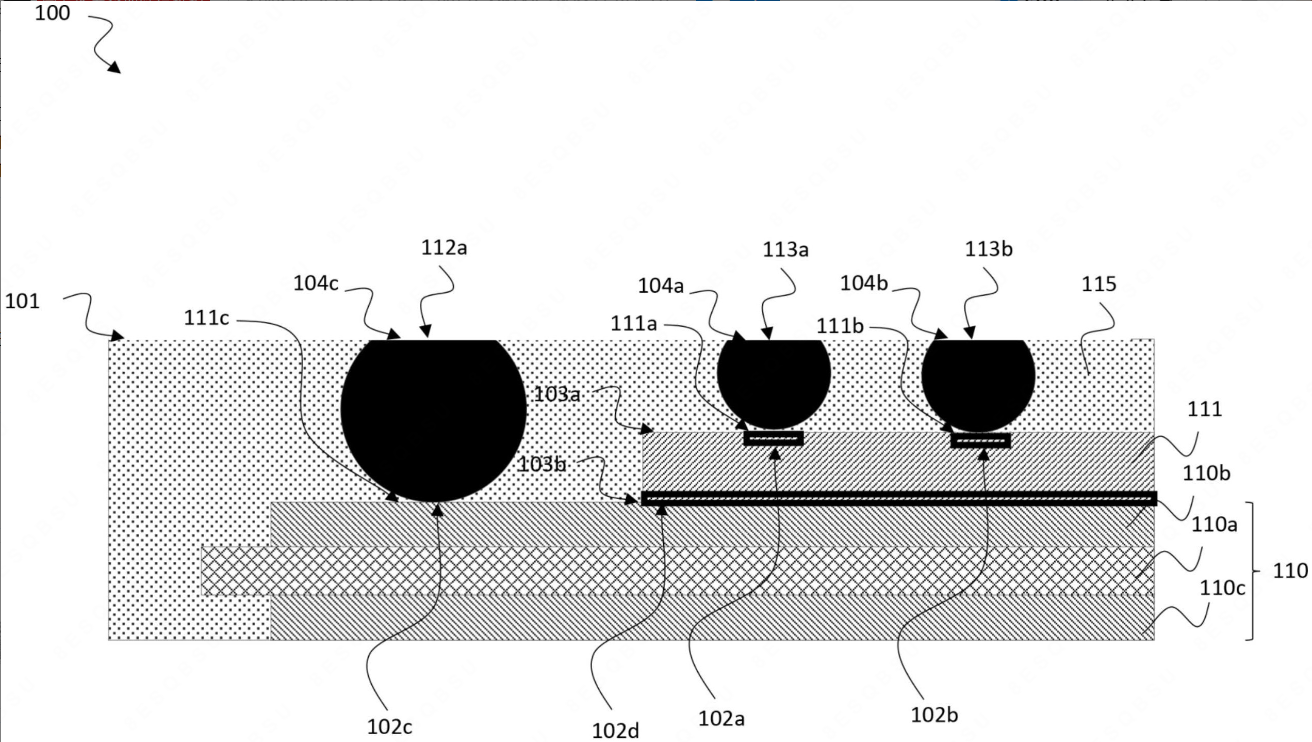

一种半导体封装（100）包括：衬底（110）；具有顶面（103a）和与顶面相对的底（103b）的半导体芯片（111），其中半导体芯片（111）的底面（103b）置于衬底（110）上，其中半导体芯片（111）包括设置在半导体芯片（111）的顶面（103a）上用于电连接半导体芯片（111）的至少一个第一端子焊盘（102a，102b）；至少一个全金属体（113a，113b）置于半导体芯片（111）的至少一个第一端子焊盘（102a，102b）上，其中至少一个全金属体（113a，113b）具有电连接到至少一个第一端子焊盘（102a，102b）的球形部（111a，111b）；以及包封半导体芯片（111）和至少一个全金属体（113a，113b）的球形部（111a，111b）的模体（115）。
该专利提供了一种备选的模具嵌入解决方案，该解决方案实现了成本降低并且提供了半导体封装的高效可靠制造。
